放射外科手术测试体模 603-GS

用于MRI颅骨

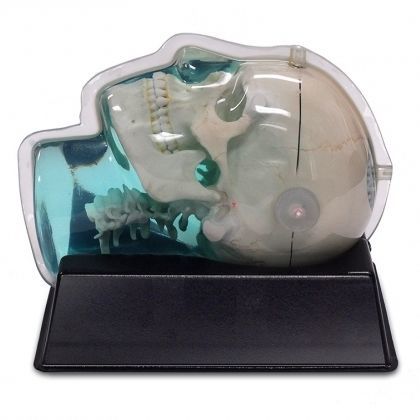

CIRS 603-GS模型被设计用来评估立体定向放射外科规划中的MR图像失真。它也是验证各种治疗计划系统中使用的图像融合和可变形图像登记算法的有用工具。组织等效、拟人的设计与临床成像场景密切相关。该模型可以使用X射线、计算机断层扫描和磁共振成像。迄今为止，它在所有的磁共振成像序列中都能很好地成像，包括T1加权、T2加权、3D飞行时间、MPRAGE和CISS。 颅骨是由塑料基小梁骨替代品制造的，间质和周围的软组织是由专有的信号生成水基聚合物制造的。整个模型被包裹在一个透明的塑料外壳中，以保护凝胶不被干燥。它提供了专门设计的垫子，可以与任何立体定向框架或安装设备固定，进行端对端测试。该模型也适用于无框架SRS QA。 颅骨体积的整个颅间部分被一个正交的三维网格填充，该网格由直径为2.5毫米的十字形杆件组成，间隔为10毫米（I-S）、10.5毫米（AP）和11毫米（L-R）。在网格交汇处添加的额外材料增加了网格信号。五根延伸轴杆在网格的参考原点相交。每个扩展轴的末端都装有CT/MR标记，允许用激光准确定位，并对CT和MR图像集进行联合登记。 该模型包括左右两个空隙，直径3毫米，长17毫米，模拟每个耳道，以评估在临床上常见的潜在扭曲现象。
