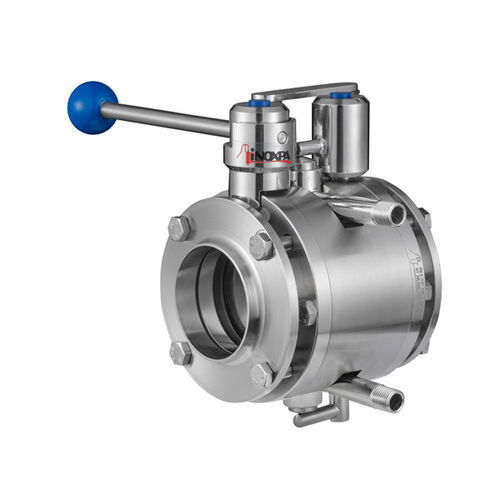

A470 防泄漏蝶阀可用于食品加工、制药和化工行业的大多数液体产品应用。A470 阀门可实现产品的安全分离,并在垫片失效时防止意外混合。最常见的应用是需要在单点或多歧管末端(如 CIP 回流)安全分离产品和 CIP 溶液,或将 CIP 溶液输入储罐(通过喷淋球)。
工作原理
A470 阀门具有双重安全性:两个圆盘仅由一个执行器同时驱动。
当两个圆盘关闭时,它们之间有一个腔室。该腔室向外部打开时处于大气压力下,因此,如果两个垫圈中的任何一个发生故障,液体产品的泄漏将表明产品可能发生了混合。
垫圈的状态可通过任一泄漏探测器进行监控。
另一个高级检测器可控制清洗液的进入,以防止腔体内出现任何污染。
这两个检漏仪可提供最佳保护,并实现中间腔室的清洁。
设计和特点
设计紧凑、坚固耐用。
压力损失低。
材料
圆盘 1.4404(AISI 316L)
半体 1.4301 (AISI 304) 或 1.4404 (AISI 316L)
其他 St.
垫片 EPDM、FPM
表面抛光:
内部 Ra ≤ 0.8 μm
外部机加工
可用尺寸
DIN EN 10357 系列 A DN 25 - DN 100
(以前为 DIN 11850 系列 2)
美国标准 A269/270 OD 1'' - OD 4''
(之前为外径管)
连接 焊接
---
