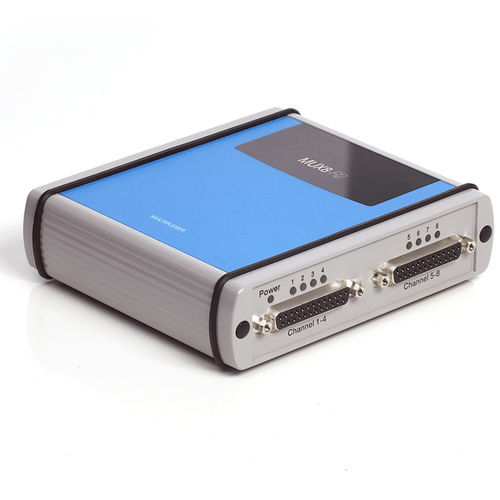

温度监控系统 MUX8-R2

实验室一致性

自动切换电化学电池 采用磁性脚和顶部，便于堆叠 4 种不同的电极或传感器配置 菊花链多路复用器，最多 128 个通道！ 说明 PalmSens 系列和 EmStat Blue 可通过多路复用器与多个工作电极或传感器阵列配合使用。多路复用器可在毫秒级范围内切换工作电极。 每个 MUX8-R2 多路复用器最多可连接 8 个双电极或三电极系统。 菊花链连接多个 MUX8-R2 板（可扩展至 128 个通道） 所有硬件设置均由软件控制，无需按动物理开关 LED 灯显示所选通道 允许连接辅助输入（如温度传感器） 连接选项 最常用的连接方式是使用两条以 2 毫米香蕉插头为终端的双屏蔽 D-Sub 电缆。作为替代方案，我们可以提供带螺钉端子的 PCB、末端带卡套的 D-Sub 电缆或丝网印刷电极适配器。每条电缆可连接 4 个通道，如果使用全部 8 个通道，则需要两条电缆。 规格 系统 通道数 - 8（菊花链连接时最多可达 128 个） 多路复用器 - 开关 8 x（WE、S、RE 和 CE） WE 的导通电阻 - 典型值为 1.5 欧姆 WE 的电荷注入 - 典型值为 20 pC 泄漏电流 - < 20 pA（典型值 5 pA），25 ºC 时 开关时间 - 2 ms 合规电压 - ± 10 V 其他 外壳 - 铝质：138 毫米 x 121 毫米 x 37 毫米 重量 - +/- 500 克 温度范围 - 0 ºC 至 + 50 ºC 电源 - USB MUX8-R2 有以下连接器：
