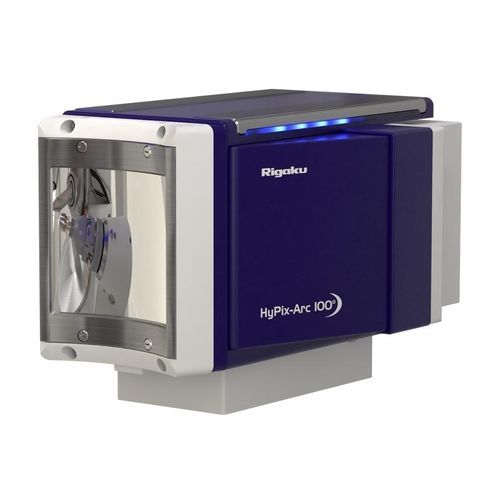

X射线探测器 HyPix-Arc 100°

用于制药业紧凑型

HyPix-Arc 100° 是一种曲面混合光子计数 (HPC) X 射线探测器，适用于单晶衍射应用。与平面 HyPix 6000 探测器相比，HyPix-Arc 100° 的捕获角大 17°。在一次曝光中收集更多数据，减少反射轮廓失真： HyPix-Arc 100° 提供从边缘到边缘 100 度的角度覆盖。根据 IUCr 准则，这足以收集完整的单晶衍射数据，即使是 Cu Kα X 射线波长的数据，也可以从单个θ 位置获得。在相同条件下同时测量高角度和低角度数据，可实现更好的缩放、更快的数据处理和更短的剂量时间。弧形探测器可确保即使在晶体到探测器距离很短的情况下，衍射光束也比平面几何更接近垂直，从而最大限度地减少峰值失真。 与所有 HPC 探测器一样，HyPix-Arc 100° 可对每个光子进行直接的 X 射线光子计数，具有单像素顶帽点展函数，无读出噪声和暗噪声。100 微米的像素尺寸可提高长单元的反射分辨率，并改进反射轮廓分析。HyPix-Arc 100° 具有 100 Hz 的高帧频，以及零死角模式，可实现无误差快门数据采集。 HyPix-Arc 100° 采用直接检测技术的优势在于无需闪烁体，像素的大小决定了点扩散函数，而不会像使用闪烁体的检测器那样出现 "发花 "现象。这意味着反射更清晰，更容易分辨。
