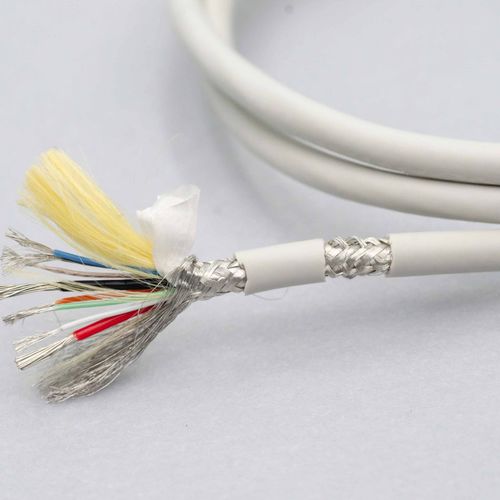

该微型电缆包括 2 根高压线和 6 根信号线,外径仅为 3.3 毫米。
微型 AED 电缆技术规格
元件 32AWG*6C 24AWG*2C
导体材料 镀锡铜 镀锡铜
结构 19/0.05 19/0.127
间距毫米 5.3±2 7.5±2
绞合外径 0.25 0.635
绝缘材料 PFA PFA
外径毫米 0.45 0.9
平均厚度 mm 0.10 0.08
最小厚度厚度 毫米 0.08 0.06
颜色 1.白色 2.绿色 3.棕色
4.蓝色 红色
布线间距 毫米 30±5
填充物 凯夫拉纤维
屏蔽材料 0.05TC
编织屏蔽覆盖率,90%Min.
护套材料 TPU
外径毫米 3.3±0.15
平均厚度 mm 0.45
最小厚度厚度 mm 0.40
颜色 浅灰
性能特性
1.最大导体电阻:24AWG-94.2Ω/km@ 20℃;32AWG-600Ω/km@ 20℃。
32AWG-600Ω/km@ 20℃
2.绝缘直流电阻最小值:10MΩ/Km@ 20℃
3.介电强度:3000V DC 60S,无击穿
---
