MRI电缆

32 线

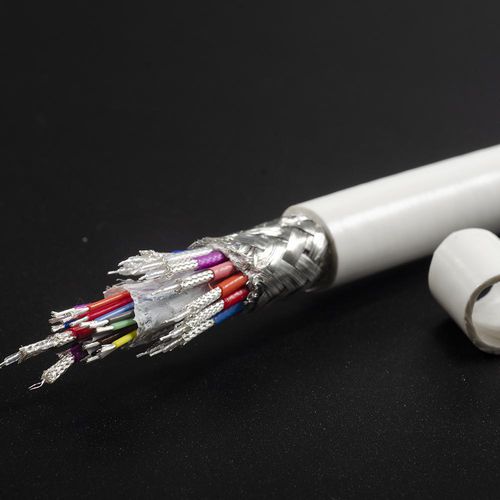

这款 32 线多同轴电缆由 16x 50 欧姆同轴电缆 RG 178 和 16x 26AWG 电线组成。 这种电缆通常用于医疗设备的核磁共振线圈。核磁共振线圈是核磁共振扫描的重要部件，它能产生和接收射频信号，捕捉人体的详细图像。线圈内的 32 根导线专为信号传输和接收而设计，包括 50ohm RG 178 同轴电缆和 26AWG 导线。因此，这种电缆很可能用于核磁共振成像设备中的线圈，以支持高质量的图像采集和信号传输。 这种设计的主要特点和挑战： 多线配置：该电缆采用 32 根导线配置，包括 16 根 50 欧姆 RG 178 同轴电缆和 16 根 26AWG 导线。这种设计支持复杂的信号传输和接收要求。 高频应用：核磁共振线圈的工作频率较高，需要特别注意信号传输质量和稳定性。使用 50ohm RG 178 同轴电缆可确保出色的阻抗匹配和信号传输性能。 导线选择：使用 26AWG 电线可提供足够的导电性和灵活性，以满足高频应用的要求。此外，电缆选择必须考虑与高频信号相关的损耗和干扰问题。 由于涉及高频、复杂信号传输和多电缆管理，设计和制造过程中可能会遇到一些困难。要确保每根导线的正确连接、充分的阻抗匹配和高信号质量，就必须进行细致的过程控制和测试。
