压力控制设备 QAG series

医疗气体中心

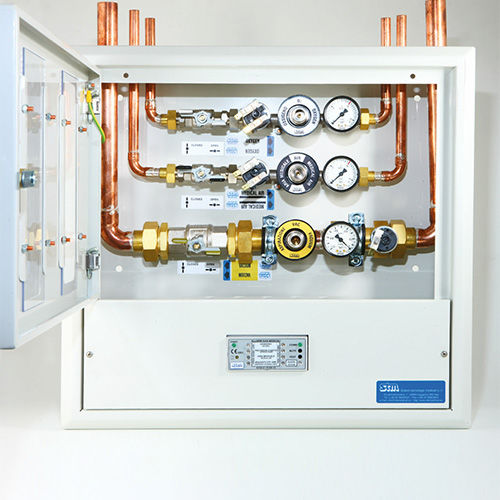

QAG - QAGV区域关断板是根据93/42/EEC指令和相关规范ISO 7396 -1来构思和实现的。 它们的功能是通过内置的球阀，在一个服务或区域内排除或通过医疗气体，并将该区域与网络的其他部分隔离。在每个压缩气体阀门的下游安装一个压力开关和一个特定气体编码的紧急终端单元。 对于真空网络，安装一个真空开关和一个紧急终端单元。 对于每个需要维护/更换的部件，都有一个防回流装置，以便在不停机的情况下快速干预。 各种类型的面板由气体的数量、真空单元的存在、压力表的存在以及面板安装的类型（QAG无真空、QAGV有真空）来定义。 区域截止阀QAG-QAGV 白色漆面钢制表面/嵌入式安装箱，带......。 - 1至6个医疗气体组，由 : 1个1/2 "气体球阀，直径为14-1。14-1 1个带量程0-10巴的气块 1个符合AFNOR **标准的紧急供应装置 1 x 预先校准的压力控制装置 用于高压和低压的压力控制装置，工作压力为4巴，±20%*。 - 1个真空组由以下部分组成。 1个3/4 "真空球阀，直径22-1 1个带真空计刻度的块状物，预设为低真空水平 (低于 - 440 mbar）。 1个预留真空表的范围为0/-1bar 1个用于控制医疗气体和真空的二级网络压力的警报器。
